齿轮泵试验台

功能及特点

1、本试验台液压系统采用封闭式油箱，框架式结构，精选了国内外优质液压及电气元件、辅件，通过设计需要的合理连接满足使用功能。具有结构紧凑，性能稳定、可靠，设计合理、易于操作及维修等特点。

3、本试验台采用单电机驱动被试油泵，测试部分采用双测量回路结构，可同时满足单回路和双回路试验要求，单泵试验连接其中一套试验回路；双泵试验连接两套试验回路，且重量轻、结构紧凑、安装方便。

4、被试油泵电机台架：试验台驱动装置采用变频电机驱动联轴器、转速转矩传感器、被试泵，转速在0～3500r/min可调，转速转矩传感器监测试验转速和扭矩。油泵安装在可试验法兰上，对于不同安装形式的被试件只须更换联轴器和连接法兰盘、连接油管接头即可。

5、本试验台能够在设计的流量、压力范围内对液压齿轮泵出厂性能及可靠性（高温、超载、超速）性能测试，通过下位机采集的相应数据，在试验操作界面显示、计算、记录、存储、打印试验数据。

6、本试验台的压力、流量、转速、扭矩、温度等传感器可通过二次仪表显示，也可变送至试验操作台，根据试验要求采集需要，运用计算机辅助测试，虚拟仪器技术，自动控制技术等，提高测试精度及测试效率，满足测试对数据采集、处理、实时显示等。

7、本试验台电气控制系统通过西门子新型新模块化PLC以及上位机软件，实现变频电机的启停、各项开关阀的打开及关闭、比例阀开口的调节、设备参数的配置调整。

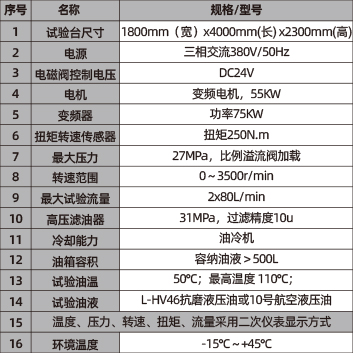

技术规格及主要参数

可试验项目

1、排量试验        2、压力试验        3、效率试验         4、高温试验        5、低速试验        6、超速试验

7、超载试验        8、密封性试验     9、耐久性试验
