QCS014D工程机械实训教学液压实验台

用途:

QCS014D工程机械实训教学液压实验台是应装载机、挖掘机、起重机液压实训教学而特殊设计的。

根据装载机、挖掘机、起重机液压回路的实验基本要求，本实验台采用液压元件装拆式安装，电气采用PLC控制。具有手动阀控制、自动控制、液控、电气手控功能。由于配备较齐全的元件，使得本实验台还可实现液压基本回路的搭接试验，具有灵活性，广泛适应性。

能够实现以下设计的液压回路：

1、 装载机液压回路；

2、挖掘机液压回路；

3、起重机液压回路；

也可根据具体教学要求衍生其它回路。

能够实现液压回路的以下基本控制：

1、 手动换向阀的手动控制；

2、 电磁换向阀的手动控制；

3、 电磁换向阀的自动控制；

4、 液控换向阀的手动控制；

5、 液控换向阀的自动控制；

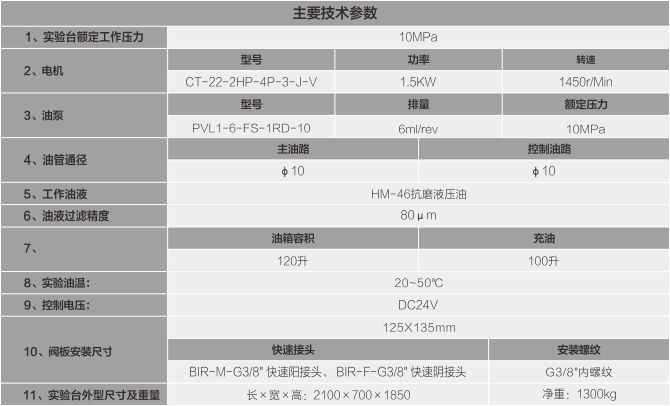

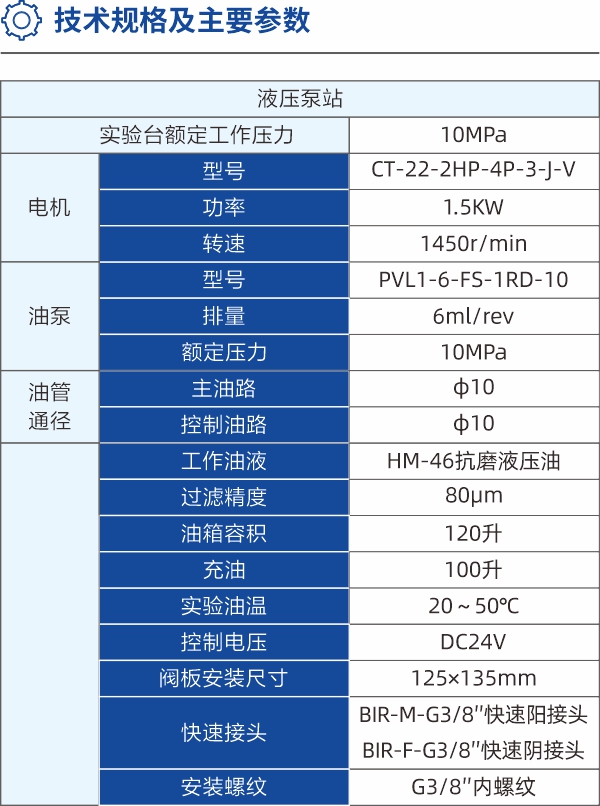

1、 本实验台由定量叶片泵PVL1-6-FS-1RD-10为系统动力源；

2、 工作台框架可布置25个元件阀板，管路连接采用快换接头和胶管总成，装拆方便；

3、 电气采用PLC控制方式；

4、 控制面板上配有可供37个液压换向阀电磁铁动作的电缆插口，每电磁铁由正负两个插孔组成（黑色和黄色）；配有供37个液压换向阀电磁铁动作的手动按钮（蓝色）；配有37个可供压力继电器、行程开关等开关的信号输入插口（绿色）；

5、 结合液压实验要求，液压回路的动作顺序可自行编程实现；

6、 液压与电气的配合，用电线插座连接；

7、 采用24V直流电压，安全可靠；

8、 实验台装有控制阀板、连通管接头、测压线等备件，以供实验之用。
