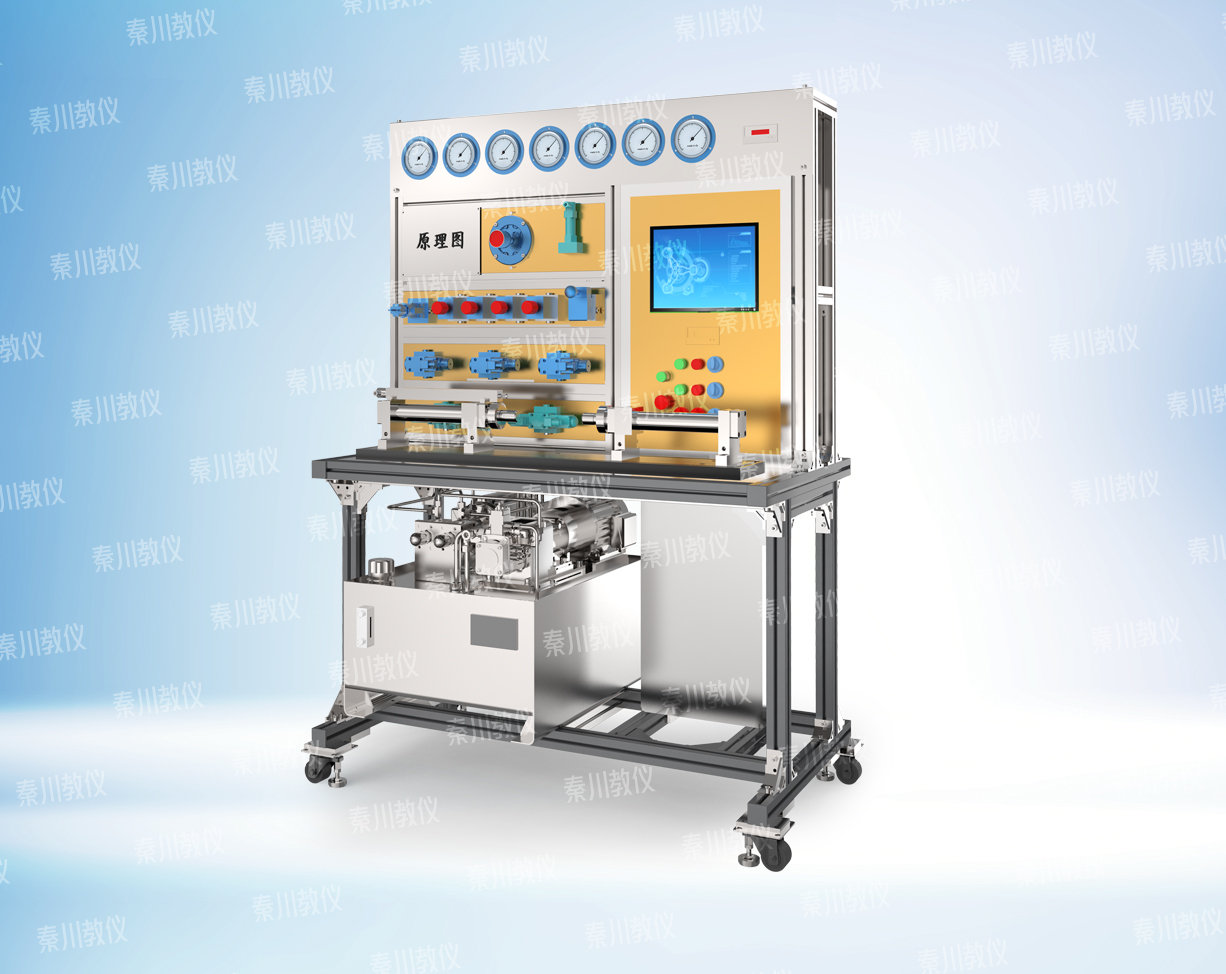

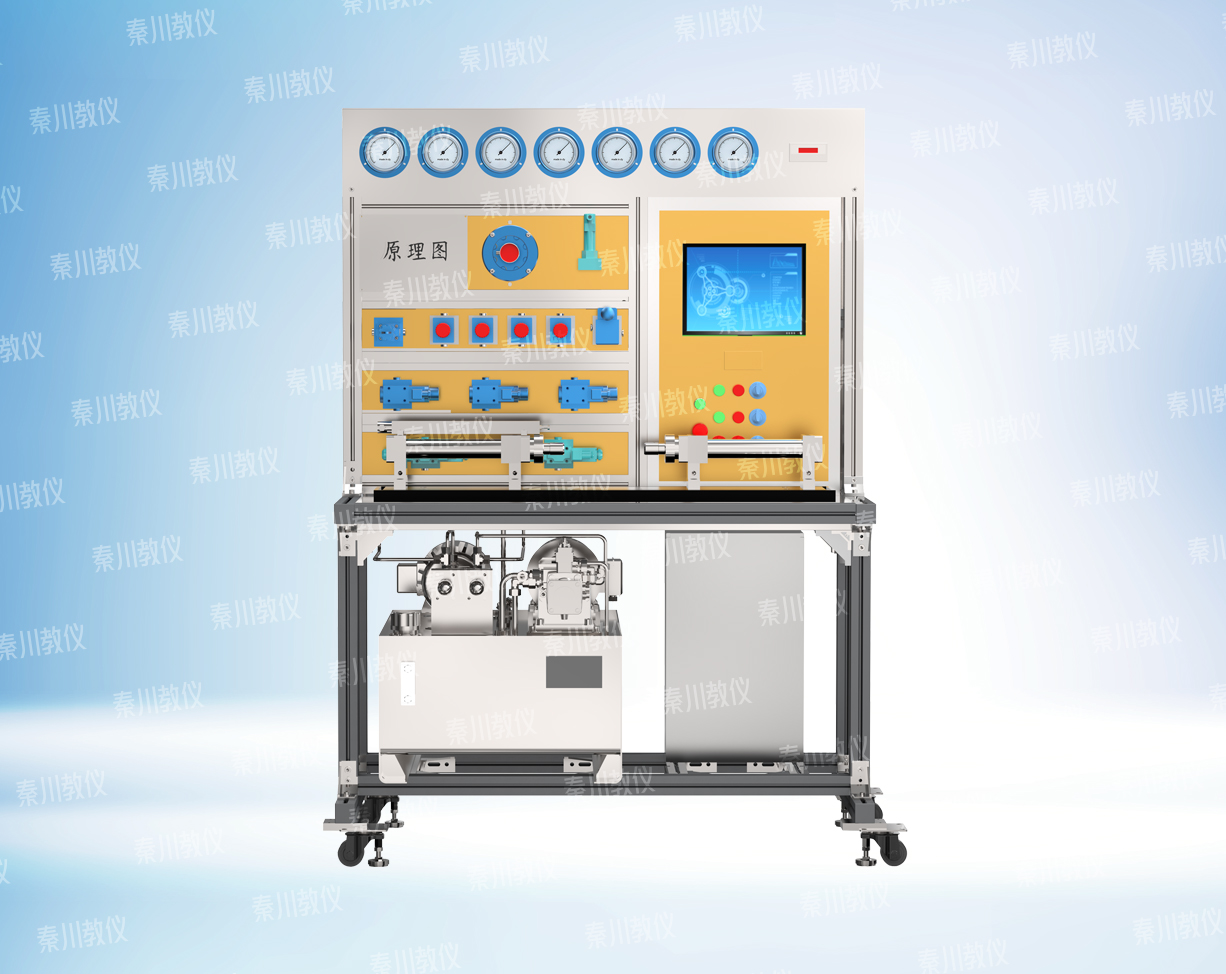

HPVT-003L型节流调速特性、油泵性能和溢流阀静、动态性能液压教学实验台

HPVT-003L实验台是专为液压油泵、液压阀静态和动态性能测试而设计的新型液压教学实验台，实验方法依据液压气动传动专业通用教材，可满足相关专业本科和硕士阶段的教学与研究使用。
实验台使用伺服电机驱动油泵，23位编码器检测油泵转速，精度高，噪音低，节能高效。同时配置了其他各种类型传感器，包括压力传感器、流量传感器、位移传感器等，可满足各项实验需要。电气系统上位机使用工业一体机作为控制核心，基于LabVIEW编程环境，界面友好，操作简单。采用生产者-消费者架构和多线程处理技术，结合进口高速采集板卡，数据实时处理周期高达2ms。实验曲线实时更新，自动存储，搭配SSD固态硬盘，确保实验数据及时存储，excel格式文件可供其他专业软件分析使用。下位机使用西门子全新一代S7-1200系列PLC，基于Modbus-TCP通信，性能稳定，高速可靠。

产品特点

实验台使用伺服电机驱动油泵，23位编码器检测油泵转速，精度高，噪音低，节能高效。同时配置了其他各种类型传感器，包括压力传感器、流量传感器、位移传感器等，可满足各项实验需要。电气系统上位机使用工业一体机作为控制核心，基于LabVIEW编程环境，界面友好，操作简单。采用生产者-消费者架构和多线程处理技术，结合进口高速采集板卡，数据实时处理周期高达2ms。实验曲线实时更新，自动存储，搭配SSD固态硬盘，确保实验数据及时存储，excel格式文件可供其他专业软件分析使用。下位机使用西门子全新一代S7-1200系列PLC，基于Modbus-TCP通信，性能稳定，高速可靠。

技术规格及主要参数

可试验项目

(1)、固定回路的节流阀三种回路（进油、回油、旁路系统）节流调速实验。

(2)、固定回路的油泵性能实验（油泵流量特性、容积效率及总效率，自动生成泵试验的对应曲线和excel报告）。

(3)、固定回路的溢流阀静动态实验（启闭特性、压力超调特性）。

(4)、固定回路的调速阀进油节流调速性能实验。

(5)、固定回路的液压系统效率实验。

(6)、泵冲击测试，自动测试期间发现泵试验不正常的地方，可以点击停止测试按钮，即可将自动试验停下来，

(7)、变量泵的空载、容积效率性能测试（自动生成泵试验的对应曲线和excel报告）。
