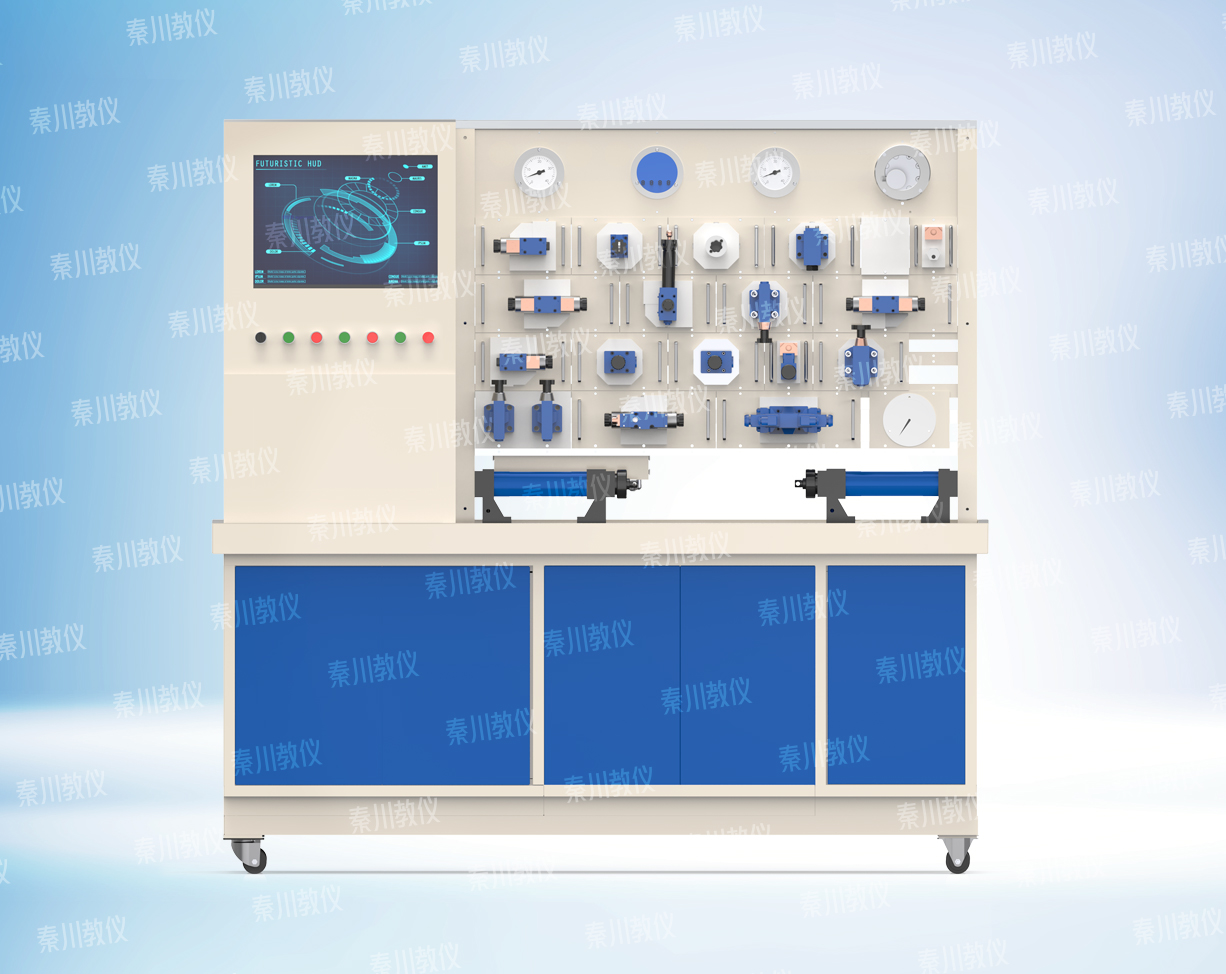

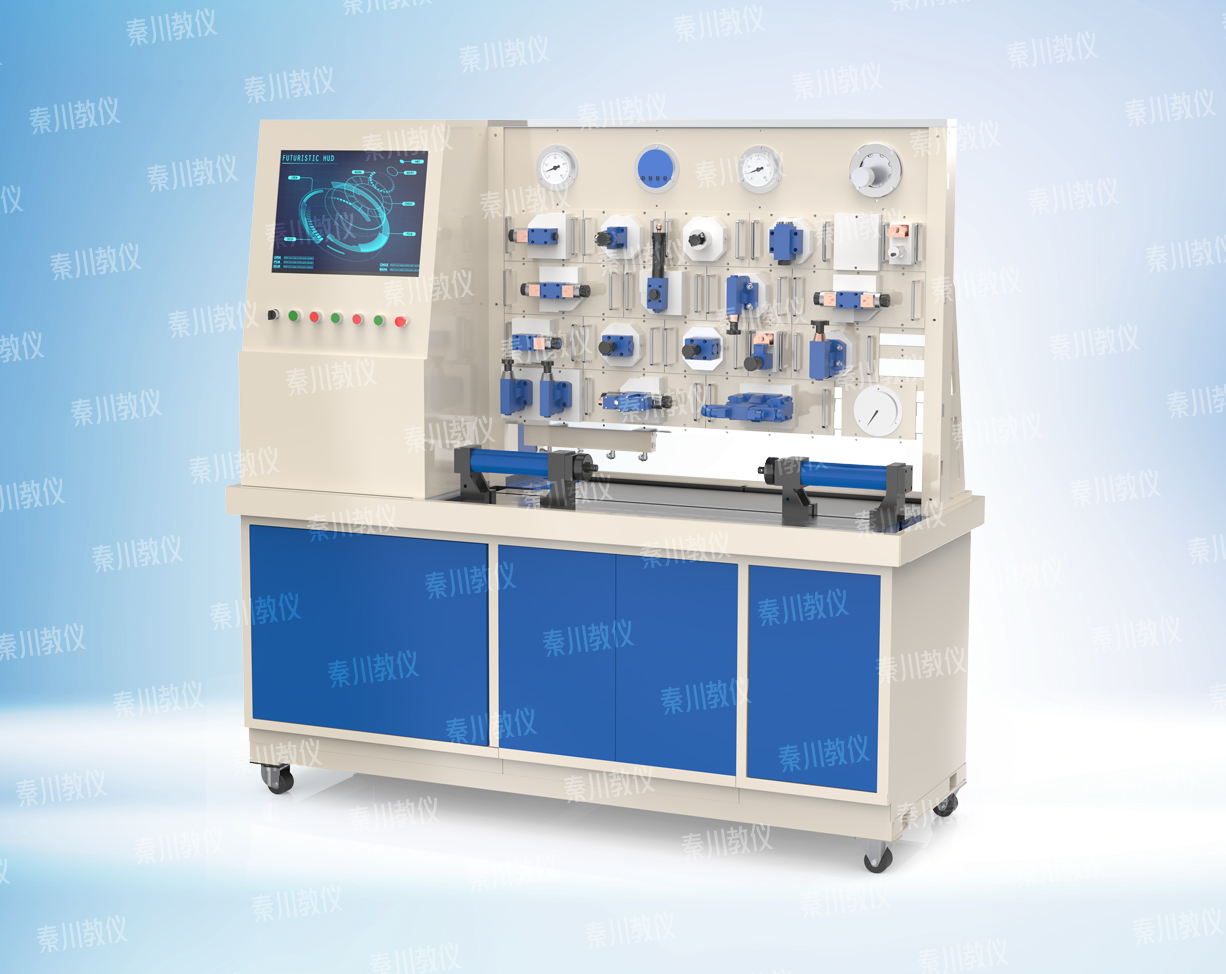

QCS014A型装拆式液压综合实验台

产品描述PRODUCT DESCRIPTION

QCS014A型实验台是我公司开发的最新一代综合性液压实验台,它采用先进的计算机测控技术,实现对各种液压系统包括基本回路的等综合实验。测控系统利用软件模拟实际工况,人机界面友好,交互性能优越。并具有很强的二次开发功能。是液压及机、电、液一体化专业教学和科研的理想设备。



基本功能及特点


1、液压系统快换接头采用进口元件,保证拆接方便、快速、可靠、不漏油、清洁干净;
2、可以利用比例控制及伺服控制技术实现各种回路的控制;
3、可以利用信号实测系统对比例控制及伺服控制实现闭环控制;
4、测控系统核心采用先进的液晶触摸电脑及可编程控制器。信号采集使用各种传感器技术实时采集流量、压力、温度、位置、速度等;
5、测控系统采用新一代组态王软件,具有模拟实际工况的功能和非常友好的人机交互功能;
6、能直接演示各种液压回路的构成、液压元件的执行过程、各种参数变化;
7、可根据实际需要通过信号采集系统对执行部件进行自动控制;
8、本实验台可以实现下列13种基本回路,根据教学需要,可衍生上百种其它各种液压回路:
1. 定量泵三种节流型的调速回路;
2. 变量泵和流量阀的调速回路;
3. 变量泵性能测试;
4. 保压、差动回路;
5. 单向顺序阀串联的速度换接回路;
6. 背压阀限制系统最低压力的回路;
7. 三级调压回路;
8. 二级减压回路;
9. 蓄能器保压、泵卸荷回路;
10. 单向顺序阀的平衡回路;
11. 单向调速阀并联同步回路;
12. 行程控制双缸顺序动做回路;
13. 双缸供油回路等。
也可根据具体教学要求衍生其他回路。



用户可根据需要在本系统基础上进行必要二次开发。如:

1、能通过软件设计出各种液压回路,可进行模拟演示,并具有语音、视频教学功能;
2、测控系统可以生成各种参数的报表及分析取消;
3、测控系统核心采用先进的液晶触摸电脑及可编程控制器。信号采集使用各种传感器技术实时采集扭矩、转速参数变化;
4、液压回路元件配置可根据用户专业偏向及成本考虑的要求配置。配合投影仪可实时演示实验过程,是具备声、光、电、液等多种功能一体的高科技多媒体教学产品。








基本配置     电气部分


控制电压为:DC24V,应设有手动、自动、延时、顺序控制功能,安全可靠、方便灵活,配有压力表、流量传感器等测量工具。
电气采用:工控机组态编程软件与PLC控制,可实现:
1、可编程序控制器(PLC)与微机通讯,实现PLC电气自动控制,在线编程监控及故障检测;
2、可进行常用液压元件(液压泵、溢流阀、节流阀、调速阀等)的基本回路实验;
3、可完成液压传动基本回路实验,机电液一体化控制实验和PLC电气自动控制实验。


外形尺寸

长X宽X高:2100X700X1850(mm)
净重:1300kg


液压泵站
