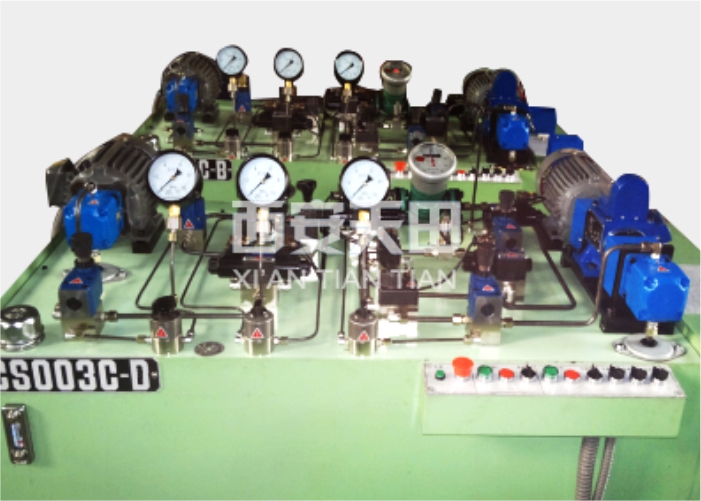

QCS003C-D液压教学实验台

产品描述PRODUCT DESCRIPTION

本教学实验台的实验项目如下

1、节流调速性能实验（进油节流调速、旁路调速、回油节流调速及调速阀调速）；

2、油泵性能实验（油泵的容积效率、总效率、压力脉动）；

3、溢流阀动静态实验（溢流阀起闭特性、调压范围、内泄漏、御荷压力、超调等性能）。

使用说明

(一)节流调速回路性能实验：
1、通过对节流阀进、回旁路三种调速回路的实验,得出它们的调速回路特性曲线,并分析比较它们的调速性能.(速度-负载特性)。
2、通过对节流阀和调速阀进口节流高速回路的对比实验，分析比较它们的高速性能。(速度-负载特性)。
(二)油泵特性实验：
1、实际流量Q与工作压力p之间的关系Q-p曲线；
2、容积效率η容,总效率η总与工作压力p之间的关系η容-p和η总-p曲线；
3、输入功率N入与工作压力P之间的关系P入-p曲线。
(三)溢流阀的动静态性能实验：
1、调压范围及压力稳定性；
2、卸荷压力及压力损失；
3、启闭特性。
