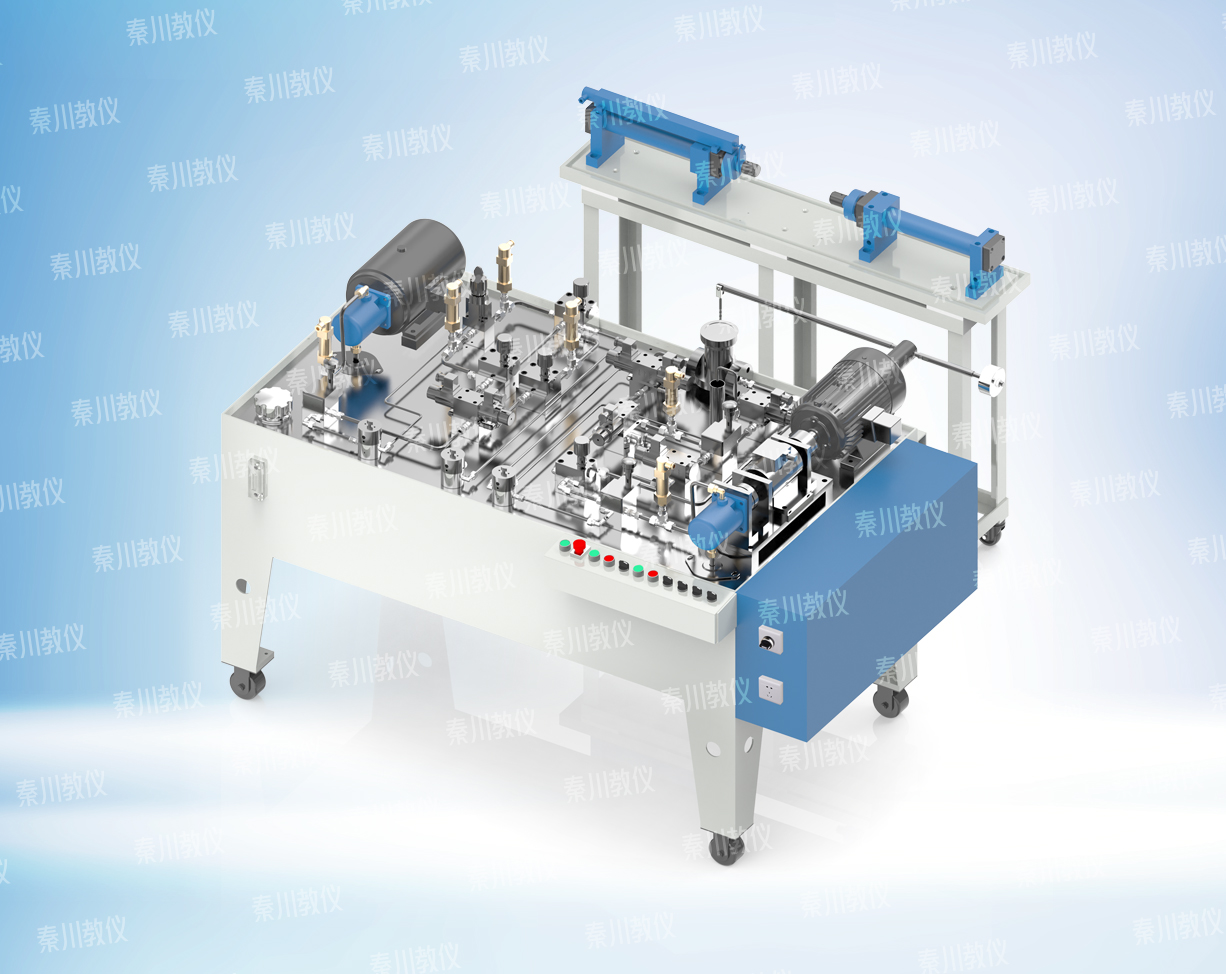

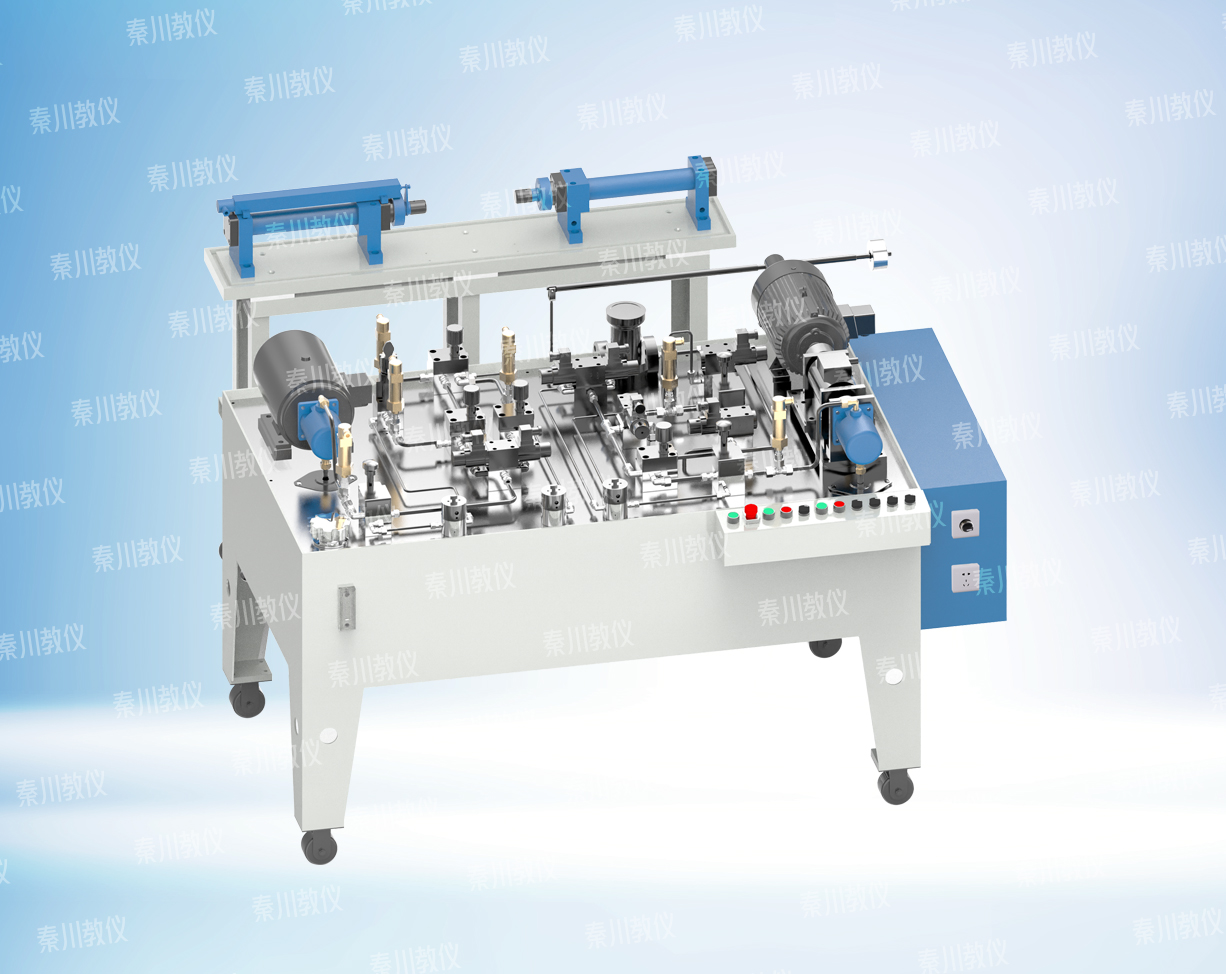

QCS003C-Ⅱ液压教学实验台

产品描述PRODUCT DESCRIPTION

QCS003C-Ⅱ教学实验台适用于各高等院校、各中等专业技术学校金属切削机床液压传动课程的教育实验之用。本实验台的设计是根据长沙召开的全国液压新教材编写会议，决定的教学大纲的规定设计制造，同样适合于各工人大学培养专门液压技术人员及科研单位作为液压教学和研究使用。

该实验台可进行的实验及特点

1、实验台卧式布置，液压阀组件及其他元件安装放置在卧式油箱面板上，同时配以压力表、流量计器显示流量和压力；

2、扭矩测量采用传统的“力x力臂”的模式计算出；

3、电机功率用功率表显示；

4、各单元之间以钢管连接，油路清晰，标识清楚、直观，便于现场教学；

5、设备以机床标准制造，贴近工业实际；

6、外置油缸台架：两只对顶加载油缸用螺钉固定于主油箱台面外的特制台面上，实现双油缸对顶加载，实验压力可到7Mpa；

7、液压站的泵源为两套定量泵组供油，置于实验台上，同时可进行定量泵的性能测试及可变负载的加载实验；

8、实验台配详细的实验操作与说明书，贴近教学教材及实际；

9、可实现以下实验：

（1）节流调速及进油调速阀调速；

（2）油泵性能实验（油泵流量特性、容积效率及总效率）；

（3）溢流阀静动态实验（启闭特性、压力超调特性）；

（4）调速阀的节流调速性能实验（进油节流调速，回油节流调速，旁路系统中工作特性）；

（5）液压系统效率实验。
